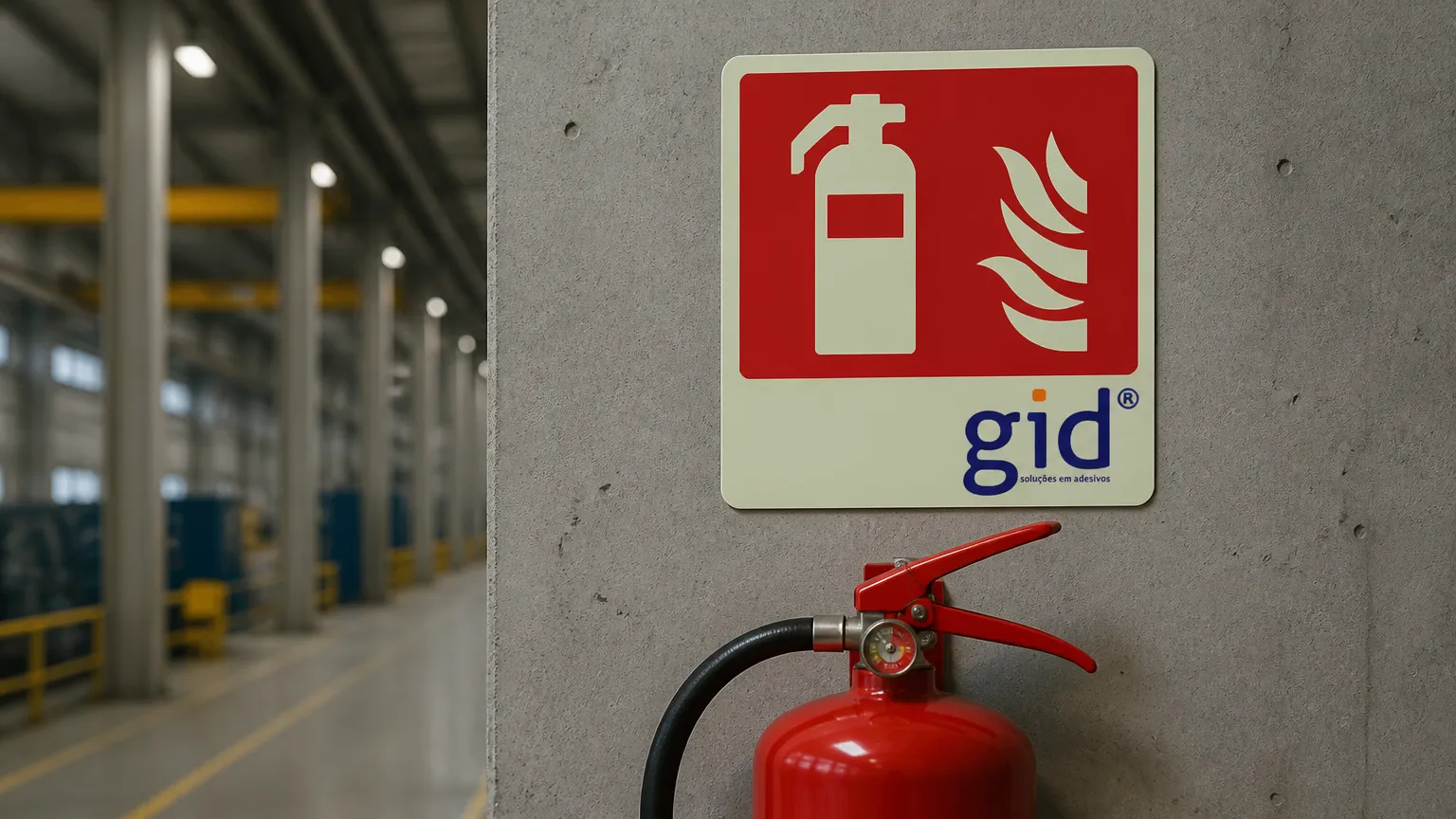

A correta instalação da placa de extintor é um requisito indispensável para garantir a resposta rápida contra princípios de incêndio e a preservação de vidas em instalações comerciais e fabris.
Entender as exigências técnicas da NBR 13434 e da NR 23, juntamente com a identificação precisa das classes de fogo, orienta a escolha de substratos de alta durabilidade, como o poliéster industrial, assegurando conformidade legal e máxima legibilidade operacional.
Normas técnicas para placa de extintor: exigências da NBR 13434 e NR 23
A correta sinalização de emergência contra incêndio é um requisito mandatório para assegurar a evacuação segura e o combate imediato a princípios de fogo em ambientes industriais e comerciais. No Brasil, os parâmetros regulatórios são estabelecidos primariamente pela NBR 13434, elaborada pela ABNT, e pela NR 23 (Norma Regulamentadora de Proteção Contra Incêndios), exigidas para a emissão do Auto de Vistoria do Corpo de Bombeiros (AVCB).
“Esta parte da ABNT NBR 13434 padroniza as formas, as dimensões e as cores da sinalização de segurança contra incêndio e pânico utilizada em…” — ABNT NBR 13434-2, 2004
A legislação determina padrões rigorosos de visibilidade, posicionamento e resistência mecânica. Em situações críticas de corte de energia ou densa fumaça, a correta identificação visual dos equipamentos pode salvar vidas e preservar patrimônios. Por isso, a sinalização deve incorporar propriedades como a fotoluminescência, que mantém a visibilidade dos símbolos mesmo na ausência total de luz artificial.
Com o propósito de atender a essas exigências normativas, os principais requisitos técnicos incluem:
- Fotoluminescência certificada: capacidade de emitir brilho contínuo por tempo regulamentar em caso de apagão total.
- Indicação das classes de fogo: pictogramas claros especificando as classes (A, B, C, D ou K) compatíveis com o agente extintor.
- Altura e posicionamento: instalação em local desobstruído, com altura padrão entre 1,80 m e 2,10 m do piso acabado.
- Sinalização de piso complementar:demarcação de piso industrial para evitar o bloqueio físico do acesso ao equipamento de combate.
- Resistência a intempéries e abrasão: preservação das cores de segurança e legibilidade diante de agentes químicos ou radiação solar.
Dessa maneira, a conformidade de cada placa de sinalização garante não apenas a aprovação em vistorias técnicas oficiais, mas assegura que qualquer operador identifique rapidamente o recurso correto para agir diante de uma emergência.
Classes de fogo e tipos de extintores: identificação visual correta
A correta sinalização dos equipamentos de combate a incêndio exige a identificação imediata do agente adequado para cada tipo de combustível. Um erro operacional durante um princípio de sinistro pode agravar as chamas ou causar choques elétricos fatais, tornando indispensável a correspondência exata entre a sinalização de emergência e o dispositivo instalado no suporte.
“Os extintores de incêndio devem ser sinalizados com placas de sinalização que identifiquem também: a) o tipo de agente extintor; b) as classes de fogo …” — Corpo de Bombeiros Militar do Rio Grande do Sul, 2022
Nesse contexto, as normas técnicas estruturam o combate inicial a partir da classificação dos materiais combustíveis. Cada categoria demanda substâncias extintoras específicas, cujos pictogramas informativos devem constar de forma legível no painel indicativo:
- Classe A (sólidos combustíveis): papel, madeira, tecidos e borrachas. Exigem unidades à base de água pressurizada ou pó químico polivalente para resfriamento e quebra de reação.
- Classe B (líquidos inflamáveis): gasolina, álcool, solventes, tintas e óleos industriais. Devem ser combatidos por abafamento com pó químico seco ou dióxido de carbono.
- Classe C (equipamentos elétricos energizados): transformadores, painéis de comando, servidores e motores industriais. Requerem agentes não condutores de eletricidade, como gás carbônico ou pó químico.
- Classe D (metais combustíveis): magnésio, titânio, potássio e sódio. Necessitam de pós químicos especiais que atuam por isolamento sem gerar reações violentas.
- Classe K (óleos e gorduras vegetais ou animais): fritadeiras e cozinhas industriais. Demandam agentes à base de acetato de potássio para criar uma camada saponificada sobre o óleo quente.

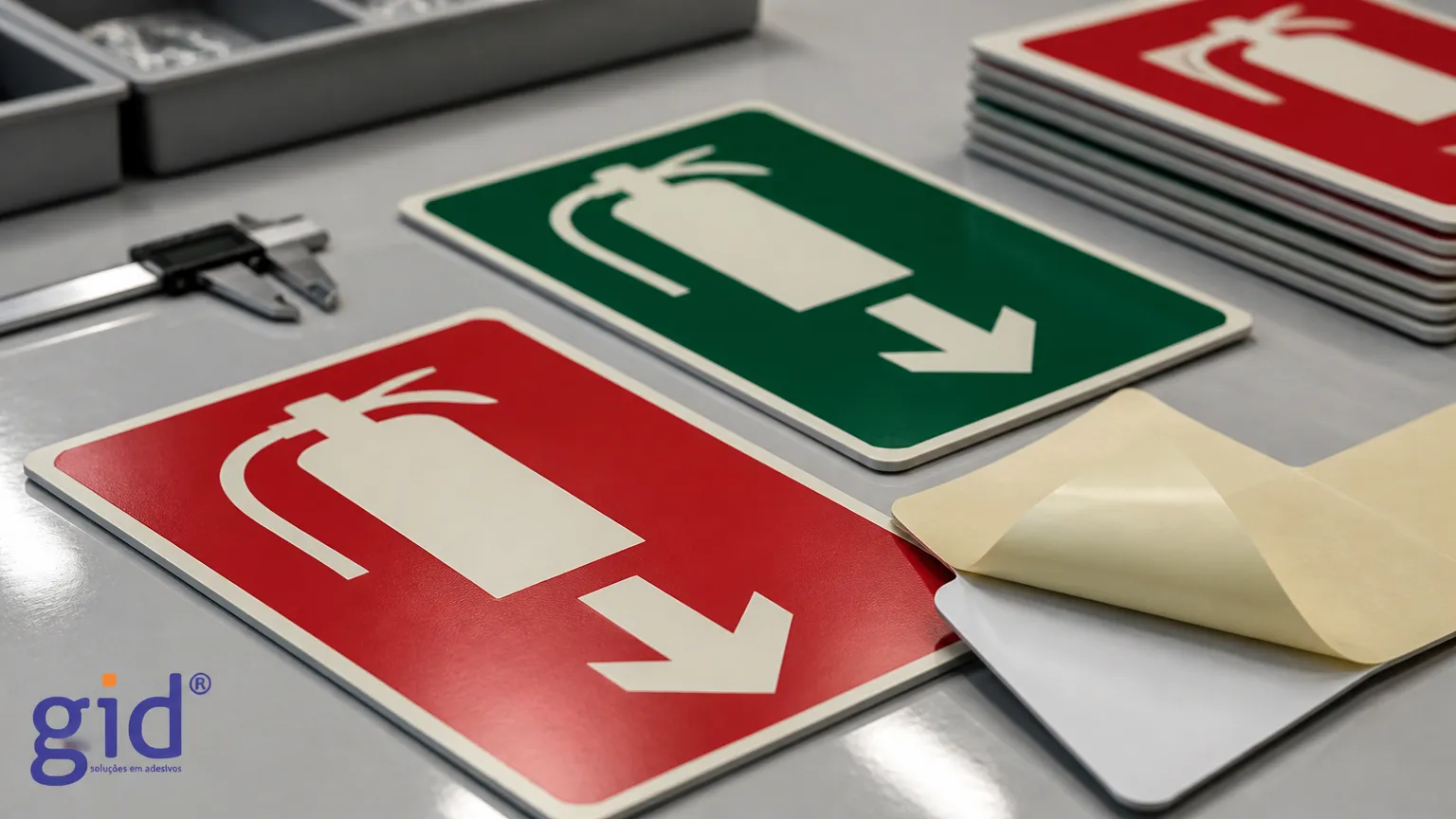

Para garantir que essas instruções permaneçam compreensíveis sob condições adversas, a GID desenvolve etiquetas industriais e adesivos de poliéster de alta durabilidade. Essas soluções técnicas asseguram excelente contraste cromático e leitura nítida das instruções operacionais dos cilindros, inclusive sob calor e atmosferas agressivas.
Materiais para sinalização de emergência: Poliéster vs PVC vs Alumínio
A eficácia do elemento visual depende diretamente do substrato utilizado em sua confecção. Ambientes fabris exigem componentes que suportem agressões mecânicas e químicas sem perder a capacidade de identificação imediata preconizada pelo Corpo de Bombeiros (AVCB) e pelas diretrizes técnicas vigentes.
Por conseguinte, a escolha criteriosa equilibra custos operacionais, facilidade de instalação e vida útil dos elementos gráficos em plantas produtivas ou comerciais. Evita-se, assim, a necessidade de substituições constantes provocadas pelo desgaste precoce das peças.
“Os seguintes materiais podem ser utilizados para a confecção das sinalizações de emergência: a) placas em materiais plásticos; b) chapas…” — Corpo de Bombeiros Militar de Goiás, 2014
| Critério Técnico | Adesivos de poliéster GID | Placas de PVC Antichama | Placa de identificação em alumínio |
|---|---|---|---|
| Durabilidade e resistência | Alta performance contra atrito contínuo, rasgos e variações térmicas | Média durabilidade; resseca e deforma sob exposição solar constante | Alta rigidez mecânica; suscetível a amassamento por impactos diretos |
| Conformidade e fotoluminescência | Atende integralmente à NBR 13434 e NR 23 com pigmentos de alto rendimento | Atende normas básicas de segurança contra incêndio e pânico | Atende normas técnicas mediante aplicação de pintura ou laminação especial |
| Fixação e aplicação | Fixação adesiva industrial imediata em superfícies lisas ou curvas | Fixação por fita dupla face comum ou perfurações para parafusos | Fixação mecânica obrigatória por meio de parafusos e buchas |
| Agentes químicos e abrasão | Elevada resistência a óleos, graxas, solventes e calor moderado | Sensível a vapores químicos agressivos, solventes e temperaturas elevadas | Resistente a calor intenso, porém suscetível à corrosão ácida |
Visto que a resistência a fatores externos é determinante, as etiquetas e películas técnicas desenvolvidas pela GID garantem máxima retenção gráfica em áreas severas. Para assegurar a especificação ideal no projeto de prevenção contra incêndio, convém avaliar:
- A presença de vapores químicos agressivos ou solventes na área fabril;
- A rugosidade da superfície onde o identificador será fixado;
- A necessidade de propriedades fotoluminescentes contínuas em rotas de fuga.
Conclusão
A sinalização de combate a incêndio em conformidade com as normas NBR 13434 e NR 23 é essencial para o AVCB e a segurança industrial. O uso de adesivos de poliéster de alta resistência evita o desgaste por atrito, produtos químicos e calor. A GID desenvolve a placa de extintor ideal para a infraestrutura da sua empresa.
Perguntas Frequentes
Qual é a altura padrão para instalar a placa de extintor segundo as normas?
De acordo com a norma NBR 13434 da ABNT, a base da identificação visual para combate a incêndio deve ser instalada a uma altura entre 1,80 m e 2,10 m em relação ao piso acabado. Essa padronização assegura que o símbolo e as classes de fogo permaneçam visíveis acima de pessoas e eventuais obstáculos presentes nas rotas de fuga.
Por que a fotoluminescência é obrigatória na sinalização de emergência?
A fotoluminescência é uma exigência técnica da NBR 13434 e da NR 23 porque o pigmento armazena a luz ambiente e emite brilho contínuo na escuridão. Em casos de blecaute ou fumaça densa decorrente de sinistros, o elemento luminoso guia os ocupantes e a brigada de emergência com agilidade até o equipamento.
Quais são as vantagens do poliéster industrial em comparação ao PVC antichama?
O poliéster industrial apresenta superioridade mecânica e química, suportando atrito contínuo, óleos, solventes e variações térmicas sem ressecar ou desbotar. Além disso, os adesivos de poliéster fabricados pela GID dispensam perfurações estruturais, adaptando-se com forte aderência tanto a bases lisas quanto a superfícies curvas de equipamentos industriais.
Como identificar visualmente as classes de fogo A, B, C, D e K?
A sinalização de segurança emprega letras padronizadas acompanhadas de formas geométricas e cores específicas: Classe A (sólidos combustíveis), Classe B (líquidos inflamáveis), Classe C (equipamentos elétricos energizados), Classe D (metais pirofóricos) e Classe K (óleos e gorduras de cozinhas industriais). Essa diferenciação evita a aplicação incorreta do agente extintor em emergências.
